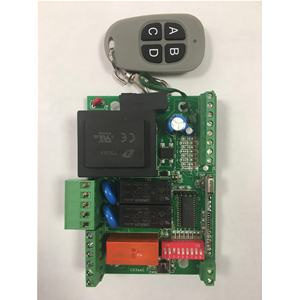

Control unit for roller shutters, shutters and gates releases' 220V with 1pz remote control-Made in Italy-

Centrale monofase per 1 motore 230 Vac. (FWL. V. 104)
• porte basculanti, serrande. Alimentazione 220Vac 50-60Hz
• apprendimento tempo di lavoro Assorbimento min. 3,7W max 13W
• 5 modi di funzionamento Potenza motore 1000W max
• gestione codici radio integrato Alimentazione accessori 12Vac-VDC
• Max 10 codici memorizzabili Dim. Scatola 150mm x 100mm x 7,5mm
1 Descrizione generale
La centralina nasce per la gestione di serrande e porte basculanti . A tal fine è dotata n° 1uscita a relè per
alimentare un modulo lampeggiante a 230Vac, n° 2 uscite a relè per alimentare il motore in entrambi i sensi ed
infine n° 1 uscita a relè con contatto pulito per l'esclusione dell'eventuale antifurto.
2 Programmi
Sono previste ben 5 modalità operative diverse in funzione delle particolari esigenze impiantistiche.
Il tempo di lavoro e il tempo di pausa sono facilmente programmabili mediante un semplice ciclo di
autoapprendimento.
2.1 Programma condominiale (3=OFF – 4=OFF – 5=OFF)
Il ciclo, avviato da telecomando o impulso di chiusura sull'ingresso "START", prevede l'apertura automatica,
attesa per il tempo di pausa e chiusura automatica.
Se risulta attivo (aperto) l'ingresso "STOP" o l'ingresso "FOTOCELLULA" vengono bloccati nuovi comandi e
se in pausa,viene ricaricato il relativo timer!
Se l'apertura avviene durante il tempo di pausa, esso viene ricaricato.
Il tempo di pausa può essere prolungato mantenendo attivo l'ingresso "START" per il tempo desiderato. Tale
funzione è utile quando si richiedono periodi di apertura e chiusura particolari durante la giornata o settimana.
Basta abbinare un orologio programmatore giornaliero o settimanale. In tal caso alla rilascio del contatto segue
l'immediata richiusura!
Prima dell'apertura si attiva il lampeggiante ed il relè di esclusione dell'antifurto. Entrambi restano attivi fino
all'avventa chiusura.
L'ingresso "STOP" (di tipo N.C.) provoca l'arresto immediato in caso di pericolo. L'ingresso
"FOTOCELLULA" (di tipo N.C.), attivo solo in fase di chiusura, provoca la riapertura immediata.
Entrambi gli ingressi sono escludibili agendo sull'apposito dip-switch.
2.2 Semiautomatico (3=ON – 4=OFF – 5=OFF)
Non è prevista la chiusura automatica e, ad ogni comando (da telecomando o ingresso "START"), segue la logica:
apre – stop – chiude – stop – apre – ...
La durata dell'apertura e della chiusura è limitata dal tempo di lavoro precedentemente programmato.
Prima dell'apertura si attiva il lampeggiante ed il relè di esclusione dell'antifurto. Entrambi restano attivi fino
all'avventa chiusura.
L'ingresso "STOP" (di tipo N.C.) provoca l'arresto immediato in caso di pericolo. L'ingresso
"FOTOCELLULA" (di tipo N.C.), attivo solo in fase di chiusura, provoca la riapertura immediata.
Entrambi gli ingressi sono escludibili agendo sull'apposito dip-switch.
Se risulta attivo (aperto) l'ingresso "STOP" o l'ingresso "FOTOCELLULA" vengono bloccati nuovi comandi.
2.3 Automatico 1 (3=OFF – 4=ON – 5=OFF)
Prevede la chiusura automatica allo scadere del tempo di pausa e, ad ogni comando (da telecomando o ingresso
"START"), segue la logica: apre – chiude – apre – chiude – ...
Se risulta attivo (aperto) l'ingresso "STOP" o l'ingresso "FOTOCELLULA" vengono bloccati nuovi comandi e
se in pausa,viene ricaricato il relativo timer!
La durata dell'apertura, della chiusura e della pausa, sono programmabili.
Prima dell'apertura si attiva il lampeggiante ed il relè di esclusione dell'antifurto. Entrambi restano attivi fino
all'avventa chiusura.
L'ingresso "STOP" (di tipo N.C.) provoca l'arresto immediato in caso di pericolo. L'ingresso
"FOTOCELLULA" (di tipo N.C.), attivo solo in fase di chiusura, provoca la riapertura immediata.
Entrambi gli ingressi sono escludibili agendo sull'apposito dip-switch.

2.4 Automatico 2 (3=ON – 4=ON – 5=OFF)
Prevede la chiusura automatica allo scadere del tempo di pausa. Ad ogni attivazione del telecomando o
dell'ingresso "START" viene congelato il tempo di richiusura automatica e si avanza di uno step nella logica: apre
– stop – chiude – stop – apre – ...
Se risulta attivo (aperto) l'ingresso "STOP" o l'ingresso "FOTOCELLULA" vengono bloccati nuovi comandi e
se in pausa,viene ricaricato il relativo timer!
La durata dell'apertura, della chiusura e della pausa, sono programmabili.
Prima dell'apertura si attiva il lampeggiante ed il relè di esclusione dell'antifurto. Entrambi restano attivi fino
all'avventa chiusura.
L'ingresso "STOP" (di tipo N.C.) provoca l'arresto immediato in caso di pericolo. L'ingresso
"FOTOCELLULA" (di tipo N.C.), attivo solo in fase di chiusura, provoca la riapertura immediata.
Entrambi gli ingressi sono escludibili agendo sull'apposito dip-switch.
2.5 Automatico 3 (3=OFF – 4=OFF – 5=ON)
Come l'automatico 2 ma con l'aggiunta della possibile chiusura anticipata rispetto al tempo di pausa previsto. Tale
funzione è utile quando la scheda gestisce l'automazione della serranda di accesso ad un box auto.
Il funzionamento è garantito solo se si parte dallo stato di serranda chiusa. Il sistema si arma se la fotocellula
viene impegnata e disimpegnata almeno una volta durante il tempo di apertura oppure al primo ciclo
impegno/disimpegno della stessa durante il tempo di pausa.
In questa fase, a sistema armato, un nuovo ciclo di impegno/disimpegno della fotocellula provoca la chiusura
anticipata dopo 2 sec. dal disimpegno indipendentemente dal tempo di pausa residuo.
Successivi impegni della fotocellula durante la fase di chiusura, come di consueto, provocano l'immediata
riapertura.
Acquisizione del tempo di lavoro e pausa
Settare il dip-switch 7 = OFF, 6 = ON e premere il pulsante SW2 per iniziare l'acquisizione del tempo di lavoro,
ha inizio la fase di apertura. Al termine del tempo desiderato premere nuovamente SW2, il tempo di lavoro viene
memorizzato e parte l'acquisizione del tempo di pausa. Al termine del tempo desiderato premere SW2 per
memorizzare il tempo di pausa, inizia la chiusura automatica utilizzando il tempo di lavoro appena memorizzato.
A fine procedura riportare i dip-switch 7 e 6 in OFF.
3 Gestione telecomandi
La scheda elettronica é provvista di modulo radio a 433 Mhz ed è in grado di gestire telecomandi a codice fisso
fino a 32 bit.
È prevista una procedura di autoapprendimento con la memorizzazione di un massimo di 10 codici differenti e una
procedura di cancellazione di tutti i codici memorizzati.
Alla prima messa in servizio della centralina è necessario eseguire la cancellazione della memoria!
Cancellazione memoria telecomandi
Settare il dip-switch 7 = ON, 6 = OFF e premere il pulsante SW2. Il led su PCB emette 10 lampeggi per poi
tornare fisso.
A fine procedura riportare i dip-switch 7 e 6 in OFF.
Acquisizione nuovo telecomando
Settare il dip-switch 7 = ON, 6 = ON e premere il pulsante del telecomando per almeno 5 sec., se il telecomando
vine riconosciuto e memorizzato il led D1 emette due lampeggi per poi tornare fisso. In caso di memoria
piena il led D1 emette 5 lampeggi veloci per poi tornare fisso.
Se si desidera utilizzare un telecomando con codifica diversa da quello in dotazione (MM53200-20Bit),
selezionare il tipo di codifica tramite i dip-switch 8 e dip-switch 9 (vedi legenda).Non selezionare
contemporaneamente più tipi di codifica altrimenti la centrale va in blocco e il Led D1 lampeggerà velocemente.
Per ripristinare il funzionamento normale selezionare solo un tipo di codifica. La ricevente può gestire codici fissi
e codici rolling code HCS.
